欢迎光临中国太阳能官网，太阳能网_太阳能电池板_中国太阳能设备光伏发电网_专业太阳能门户网站竭诚为您服务！24小时热线电话： 15699992909
受益于异军突起的HIT光伏电池概念股，近期光伏概念指数大涨。1月7日，光伏板块有超过10家个股涨停，中国太阳能网，其中异质结电池（HIT）概念股捷佳伟创、山煤国际、东方日升、金辰股份、迈为股份全部涨停。消息面，机构近期密集关注HIT，招商证券指出：“综合产业端的现状，HIT电池产业化在加速，并且可能正在酝酿着突破。”。
HIT是“异质结”电池技术的英文简称，简单说就是一种全新的光伏电池生产技术。HIT技术具有几方面优势：光电转换效率高，性能优异，降成本空间大，平价上网前景好。作为电池技术解决方案之一，HIT技术一度被业内称为下一代商业光伏生产的候选技术之一。
从HIT光伏电池发展历史看，近期才真正开始出现产业化突破。2019年，国内企业汉能研发效率达25.11%，晋能和钧石研发效率接近25%，量产效率站上24%。靶材和银浆国产化也取得了重大突破，HIT降低成本的路径越来越清晰，性价比不断提升，布局HIT的企业从早期7家拓展到了目前的约20家。未来，随着光伏电池技术革新带来产业繁荣，光伏市场规模有望保持高速增长，也将为相关上市公司股价提供有力支撑。
何为HIT？
1、HIT电池结构和原理
HIT是Heterojunctionwith Intrinsic Thin-layer的缩写，意为本征薄膜异质结，因HIT已被日本三洋公司申请为注册商标，太阳能门户，所以又被称为HJT或SHJ（Silicon Hetero junctionsolar cell）。该类型太阳能电池最早由日本三洋公司于1990年成功开发，当时转换效率可达到14.5%（4mm2的电池），后来在三洋公司的不断改进下，三洋HIT电池的转换效率于2015年已达到25.6%。2015年三洋的HIT专利保护结束，技术壁垒消除，是我国大力发展和推广HIT技术的大好时机。
下图是HIT太阳能电池的基本构造，其特征是以光照射侧的p-i型a-Si：H膜（膜厚5-l0nm）和背面侧的i-n型a-Si：H膜（膜厚5-l0nm）夹住晶体硅片，在两侧的顶层形成透明的电极和集电极，构成具有对称结构的HIT太阳能电池。

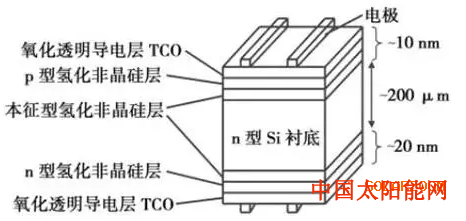

图表1：HIT太阳能电池结构示意图
资料来源：OFweek行业研究中心
2、HIT电池工艺流程
HIT电池的一大优势在于工艺步骤相对简单，总共分为四个步骤：制绒清洗、非晶硅薄膜沉积、TCO制备、电极制备。

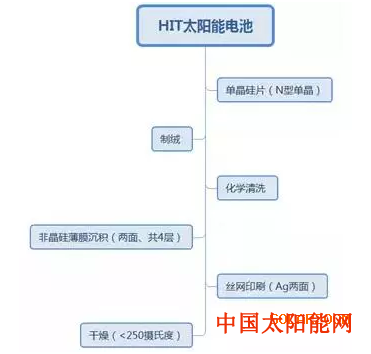

图表2：HIT太阳能电池工艺流程
资料来源：OFweek行业研究中心
制备的核心工艺是非晶硅薄膜的沉积，其对工艺清洁度要求极高，量产过程中可靠性和可重复性是一大挑战，目前通常用PECVD法制备。
HIT电池的制备工艺步骤简单，且工艺温度低，可避免高温工艺对硅片的损伤，并有效降低排放，但是工艺难度大，且产线与传统电池不兼容，设备资产投资较大。
3、优势和特点
HIT电池具有发电量高、度电成本低的优势，具体特点如下：
（1）低温工艺HIT电池结合了薄膜太阳能电池低温（<250℃）制造的优点，从而避免采用传统的高温（>900℃）扩散工艺来获得p-n结。这种技术不仅节约了能源，太阳能，而且低温环境使得a_Si：H基薄膜掺杂、禁带宽度和厚度等可以较精确控制，工艺上也易于优化器件特性；低温沉积过程中，单品硅片弯曲变形小，因而其厚度可采用本底光吸收材料所要求的最低值（约80μm）；同时低温过程消除了硅衬底在高温处理中的性能退化，从而允许采用“低品质”的晶体硅甚至多晶硅来作衬底。
（2）双面电池HIT是非常好的双面电池，正面和背面基本无颜色差异，且双面率（指电池背面效率与正面效率之比）可达到90%以上，最高可达96%，背面发电的优势明显。
（3）高效率目前HIT电池的实验室效率已达到23%，市售200W组件的电池效率达到19.5%。
（4）高稳定性HIT电池的光照稳定性好，理论研究表明非品硅薄膜/晶态硅异质结中的非晶硅薄膜没有发现Staebler-Wronski效应，从而不会出现类似非晶硅太阳能电池转换效率因光照而衰退的现象；HIT电池的温度稳定性好，与单晶硅电池-0.5%/℃的温度系数相比，HIT电池的温度系数可达到-0.25%/℃，使得电池即使在光照升温情况下仍有好的输出。
（5）无光致衰减困扰晶硅太阳能电池最重要的问题之一就是光致衰减，而HIT电池天然无衰减，甚至在光照下效率有一定程度的增加，上海微系统所在做HIT光致衰减实验时发现，光照后HIT电池转换效率增加了2.7%，在持续光照后同样没有出现衰减现象。
